Odnowienie PCB Diora

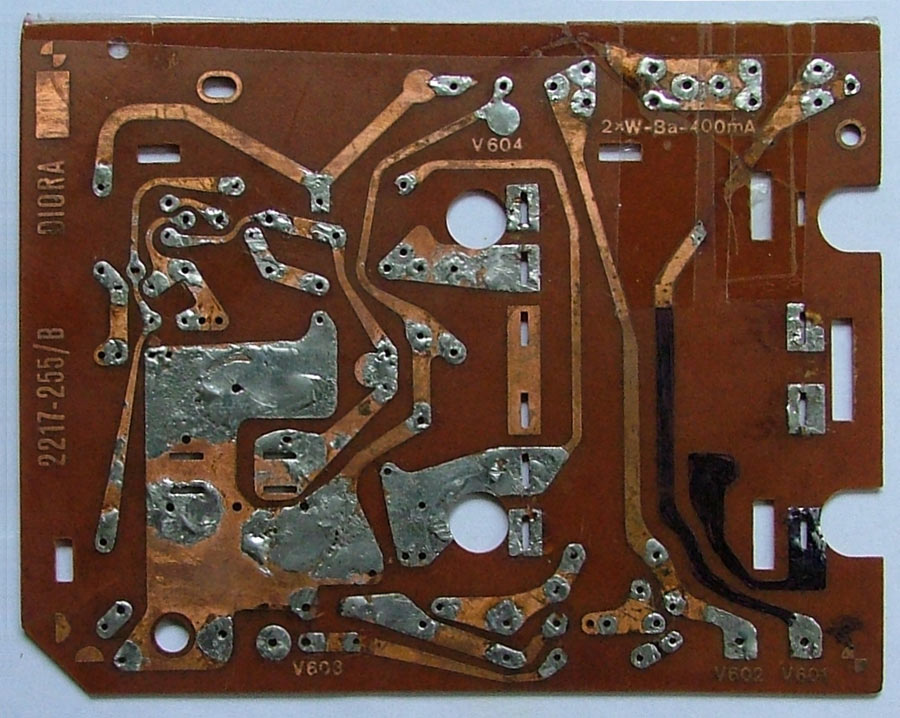

Oryginalna płytka - widok ścieżek
Tym razem szybki projekt, który nie sprawił większych problemów :)
Kolegi ojciec, pasjonat starej elektroniki poprosił o odnowienie płytki PCB do swojego radia Diora. Ze względu na wiek urządzenia kupno nowej nie wchodziło w rachubę. Należało wykonać ją samodzielnie - ale tak, by wyglądała jak oryginalna. Należało także odtworzyć nietypowy kształt i otworowość.
Moja pierwsza płytka wykonana w Photoshopie :)
Ponieważ projekt nie wymagał tworzenia schematu - załączam tylko mini galerię zdjęć wykonanej PCB.

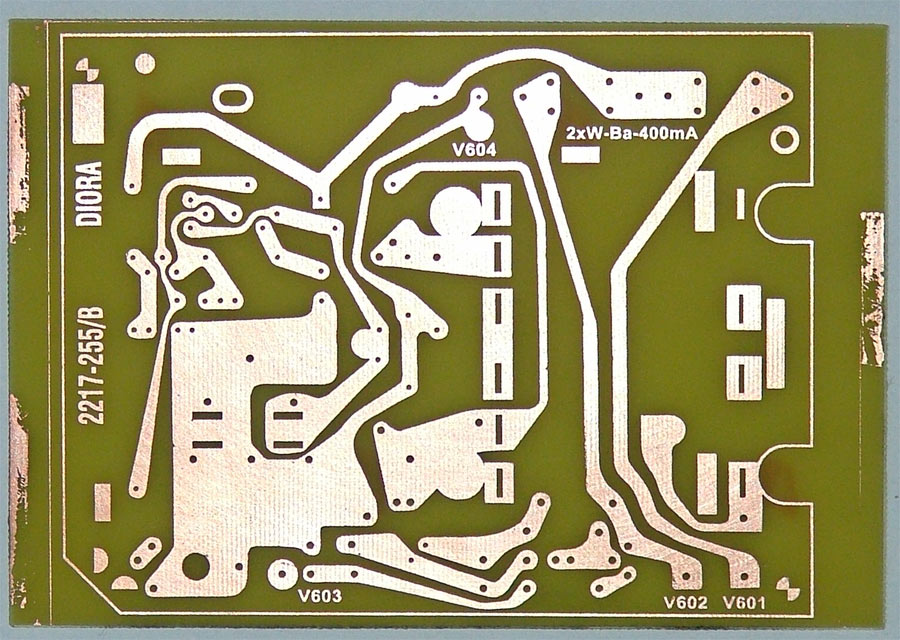

Wytrawiona płytka

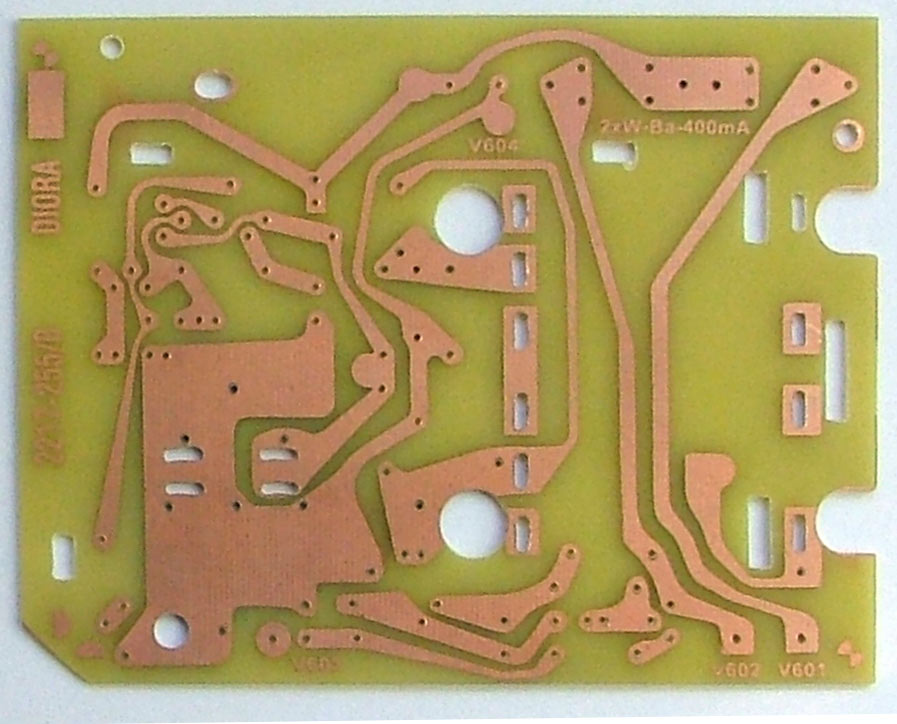

Płytka docięta, z otworami

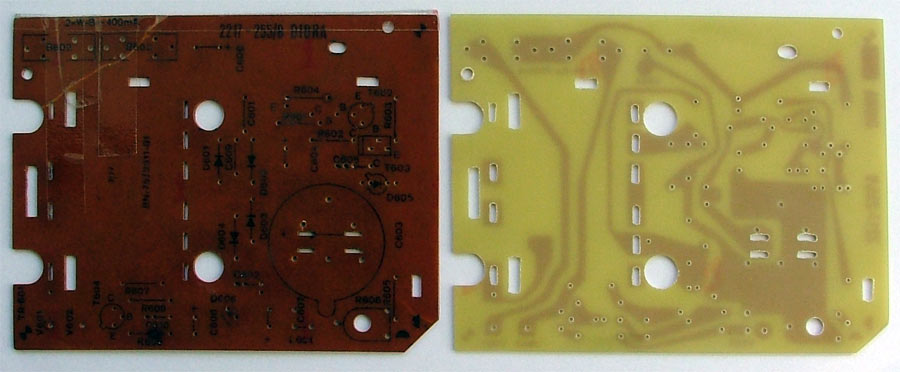

Obie płytki - front
Obie płytki - miedź
